A37-F-R-01系列油研变量柱塞泵特性以及安装尺寸

发布时间:2023-01-10浏览次数:486

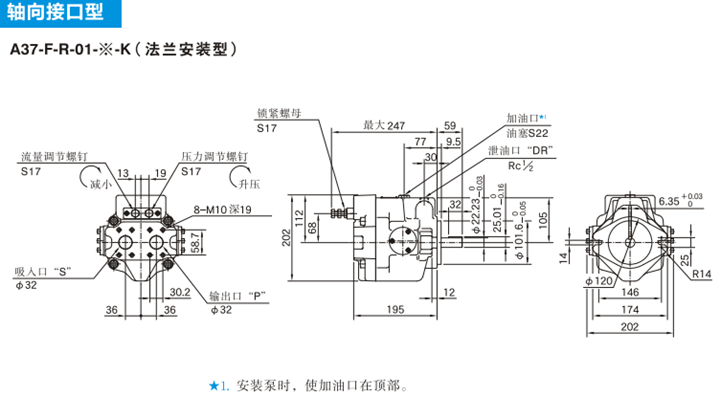

A37-F-R-01-※-K(法兰安装型)

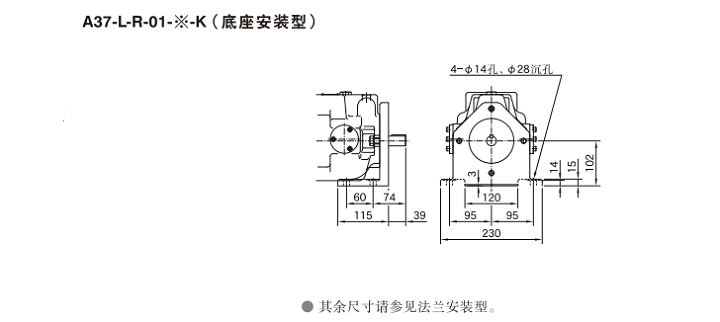

A37-L-R-01-※-K(底座安装型)
A37-L-R-01-※-K(底座安装型)

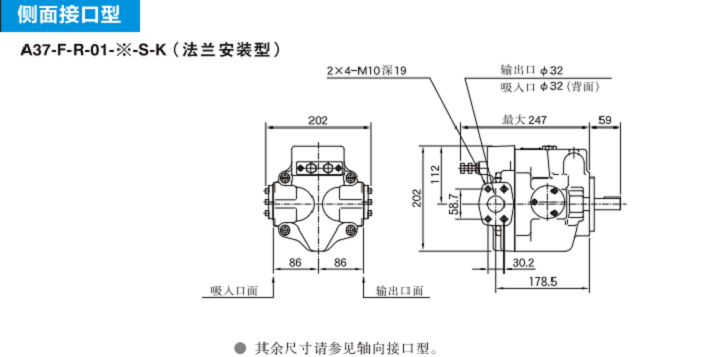

A37-F-R-01-※-S-K(法兰安装型)
A37-F-R-01-※-S-K(法兰安装型)

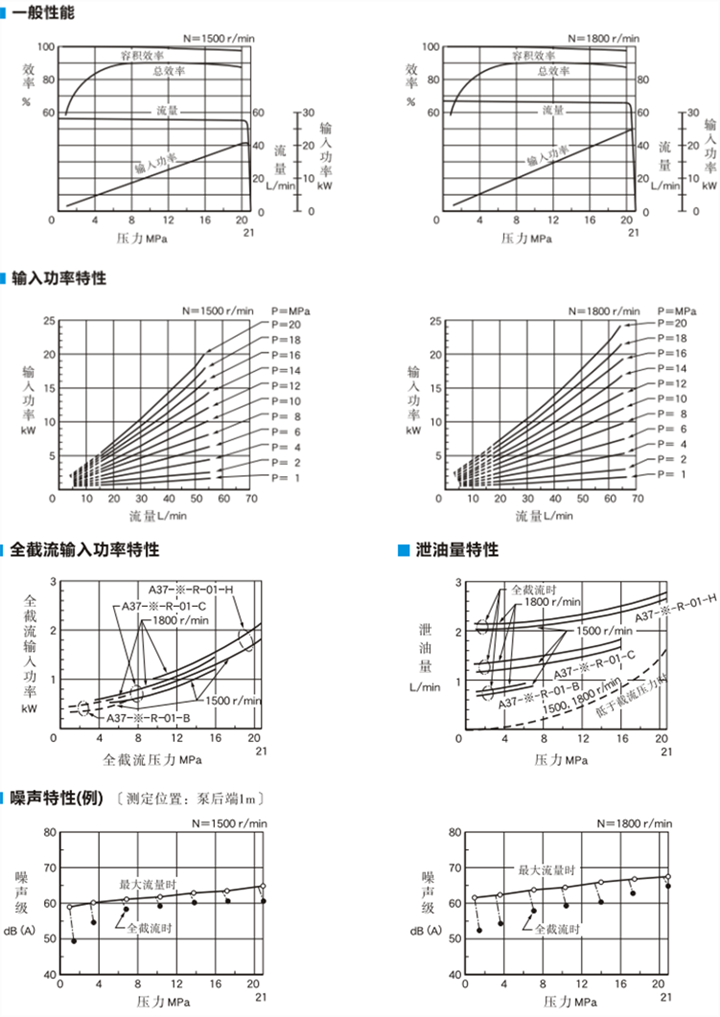

油研柱塞泵A37型特性:

下述特性为粘度20mm²/s(ISO VG32相当油、油温50℃)时的典型特性。
油研柱塞泵A37型特性

A系列油研变量柱塞泵特点:
高效率
A16型效率特性如下图所示,在效率方面性能突出。
低噪声
A16型泵的噪声低于57.3dB(A)。
节能型
因为总效率高,并具有良好截流特性,可节省输入功率。
发热量小
因为功率损失小,可减少油液的升温,因而可减小油箱的容量。


油研A系列变量柱塞泵使用注意事项:
●泵安装
安装泵时,加油口位置应向上。
●轴的对中
尽可能使用挠性联轴节,以避免由于弯曲或推力引起的任何应力。最大允许不同轴度误差TIR(Toxallndicator Reading)小于0.1mm,最大允许角度误差小于0.2°。
●吸入压力
泵入口处允许吸人压力在-16.7~+50kPa之间。吸入口要使用与所规定的管法兰的口径相同的配管。泵的吸入口高度离油箱液面必须小于1m。
●配管须知
在吸入口或输出口使用钢管时,由于配管对泵的额外负载可产生噪声的原因。为了避免额外的负载,请使用橡胶软管。
●吸入管
如泵高于液面安装时,吸入管和吸入管滤油器不要高于泵的接口位置,以防止空气进入吸入管。
●泄油管
按照下表安装泄油管路,并应保证泵腔内的压力保持低于0.1MPa的正常压力,冲击压力小于0.5MPa。配管长度小于1m,要单独安装不要与返油管合流,管末端应浸没在油中。
●排气
为避免泵壳内和管路内的混入空气引起振动,有必要放气,为此推荐输出管路处使用排气阀(型号ST1004-※-10※,参见846页)。
●启动时注意
在第一次启动前,通过加油口将清洁的液压油液注入(见下表)。
为了避免第一次启动时的气堵现象,调节液压回路使泵输出的油直接回油箱,或用换向阀使执行元件在空载情况下运行。
●压力、流量的调节
出厂时,泵调整在最大油量和最小压力。可依工作情况调节流量和压力。
●压力调节
顺时针旋转调节螺钉,压力增加。调节螺钉1转相应的调节量见下表。调节后一定要拧紧螺钉。
●流量调节
顺时针旋转调节螺钉,流量减小。调整螺钉1转相应的调节量见下表。调节后一定要拧紧螺钉。
