PM16-01※-1.5, PM16/22-01※-2.2,PM22-01※-3.7,PM37-01※-3.7/5.5油研电机泵安装尺寸

发布时间:2023-01-10浏览次数:372

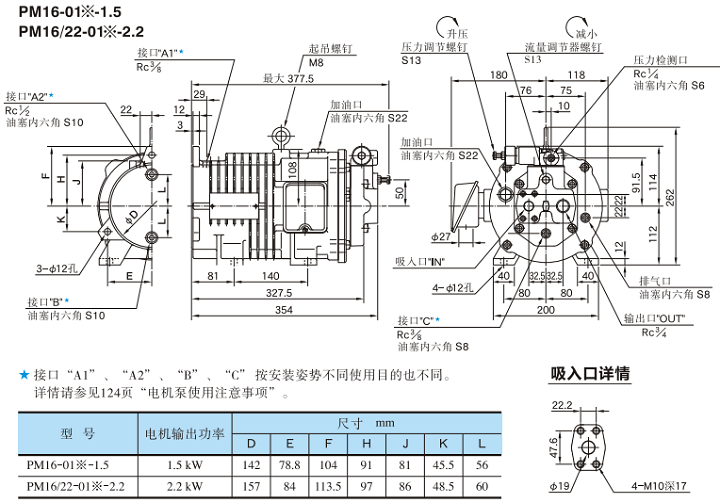

PM16-01※-1.5 ; PM16/22-01※-2.2安装尺寸:
PM16-01※-1.5 ; PM16/22-01※-2.2安装尺寸

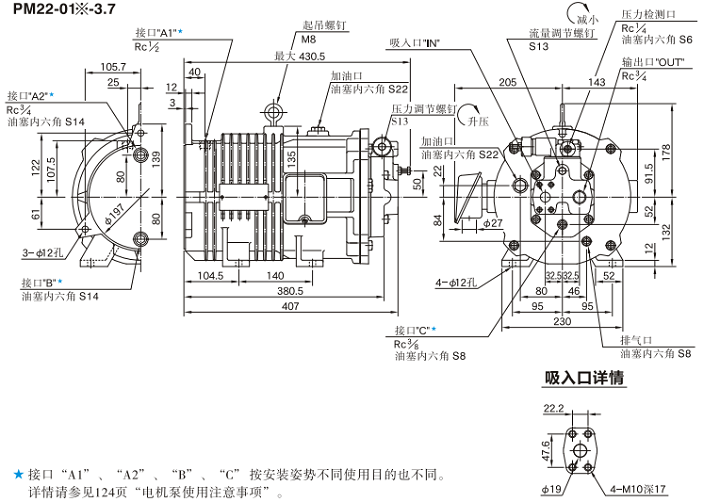

PM22-01※-3.7安装尺寸:
PM22-01※-3.7安装尺寸

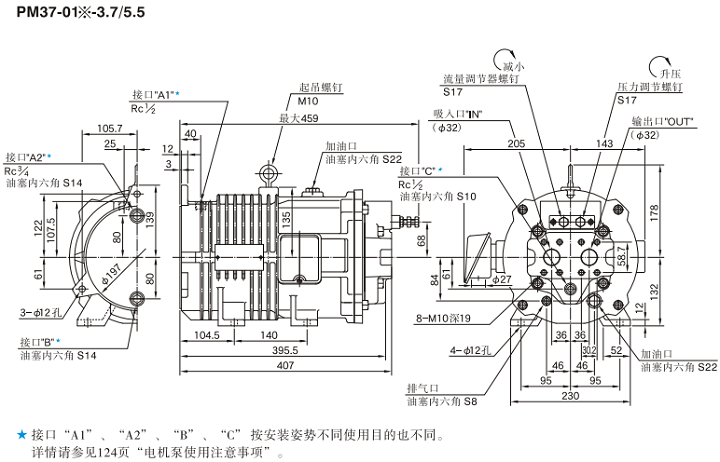

PM37-01※-3.7/5.5安装尺寸:
PM37-01※-3.7/5.5安装尺寸

油研yuken电机泵的使用注意事项:

★泵的搬运和安装
搬运电机泵时,要使用壳体上的起吊螺钉。搬运要防止掉落、碰撞等强烈撞击。安装泵时,加油口位置应向上。
PM电机泵(PAL泵)可以横卧、纵立安装。依安装姿势不同,加油口、泄油口、壳体泄油口也不同。安装时,使加油口在顶部,请利用壳体上的安装孔,设置水平。
★吸入压力
泵入口处允许吸入压力在-16.7~+50kPa之间。吸入口配管的直径要与所规定的管法兰的直径相同。泵的吸入口高度离油箱液面必须小于1m。
★配管注意事项
配管使用钢管时,由于配管对泵的额外负载可产生噪声的原因。为了避免额外的负载,请使用橡胶软管。
★吸入管
在泵安装于液面上时,吸入管和吸入管过滤器要低于泵的安装位置,以防止空气进入吸入管。
★泄油管
按照下表安装泄油管路,并应保证壳体内的压力保持为低于0.1MPa的正常压力,冲击压力小于0.5MPa。配管长度应小于1m,要单独安装,不要与回油管合流,管端应浸没于油中。
