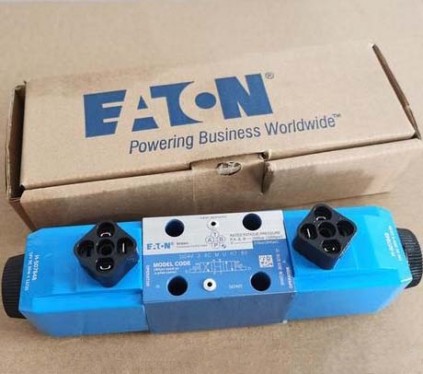

VICKERS电磁方向控制阀

VICKERS（威格士）电磁方向控制阀是工业液压系统中用于精确控制流体流动方向的核心元件，凭借其高可靠性、快速响应和灵活的控制方式，广泛应用于工程机械、自动化生产线及航空航天等领域。以下从技术特点、工作原理、典型型号及应用场景四个维度展开分析：
一、技术特点
高可靠性
VICKERS电磁方向控制阀经过严格测试和循环验证，具备优秀的耐久性，能够在高压、高频次切换等恶劣工况下长期稳定运行。例如，在注塑机中，阀体需承受频繁的换向冲击，VICKERS产品通过优化密封设计和材料选择，显著降低泄漏风险，延长使用寿命。
快速响应
阀芯采用轻量化设计，结合低摩擦系数材料，响应时间可达毫秒级。在自动化装配线中，这种快速响应特性可确保气缸或液压缸的精准定位，提高生产效率。
零泄漏设计
部分型号采用软密封或金属对金属密封技术，在关闭状态下实现零泄漏，适用于对介质纯净度要求高的场景，如半导体制造设备中的液压系统。
高压能力
最大工作压力可达350 bar，满足高压液压系统的需求。例如，在挖掘机液压系统中，VICKERS电磁方向控制阀可稳定控制动臂、斗杆等执行机构的动作。
二、工作原理
VICKERS电磁方向控制阀基于电磁力驱动阀芯移动，从而改变流体通道的连接方式。其核心结构包括：
电磁铁：通电后产生磁场，吸引阀芯移动。
阀芯：通过移动改变流体通道的通断状态。
阀体：内部设有多个油口，通过阀芯的移动实现不同油口之间的连通或切断。
当电磁铁通电时，阀芯被吸引至一侧，进油口（P）与工作油口（A或B）连通，回油口（T）关闭，流体推动执行机构运动；断电时，阀芯在弹簧作用下复位，流体通道切换，执行机构反向运动。
三、典型型号
DG4V系列
特点：紧凑设计，适用于中小型液压系统。
应用：注塑机、压铸机的模具开合控制。
示例：DG4V-3-2A-M-U-H7-60，支持手动、电磁双重控制，灵活性高。
DG5V系列
特点：大流量设计，适用于高压大流量工况。
应用：工程机械的液压系统，如挖掘机动臂控制。
示例：DG5V-8-2C-M-U-H7-20，最大流量可达200 L/min。
KBDG5V系列
特点：集成比例控制功能，支持电信号调节流量。
应用：工业自动化生产线，如机器人关节驱动。
示例：KBDG5V-7-33C170N100-M2-PE7-H1-1，可通过4-20 mA信号实现流量无级调节。
四、应用场景
工程机械
在挖掘机中，VICKERS电磁方向控制阀用于控制动臂、斗杆和铲斗的液压缸动作，实现精准的挖掘和装载操作。
自动化生产线
在注塑机中，阀体控制模具的开合速度和位置，确保产品质量稳定。例如，DG4V系列电磁阀通过快速响应特性，减少模具开合时间，提高生产效率。
航空航天
飞机起落架收放系统中，VICKERS电磁方向控制阀需满足高可靠性、低泄漏的要求，确保起落架在极端环境下的安全操作。
能源设备
风力发电机的偏航系统中，阀体控制液压马达的转向，确保风机叶片始终对准风向，提高发电效率。
