PM10-01B-0.75 , PM10-01B-1.5油研电机泵安装尺寸-油研PM系列电机泵

发布时间：2023-01-10浏览次数：1103

油研yuken电机泵的使用注意事项：
★泵的搬运和安装
搬运电机泵时，要使用壳体上的起吊螺钉。搬运要防止掉落、碰撞等强烈撞击。安装泵时，加油口位置应向上。
PM电机泵（PAL泵）可以横卧、纵立安装。依安装姿势不同，加油口、泄油口、壳体泄油口也不同。安装时，使加油口在顶部，请利用壳体上的安装孔，设置水平。
★吸入压力
泵入口处允许吸入压力在-16.7~+50kPa之间。吸入口配管的直径要与所规定的管法兰的直径相同。泵的吸入口高度离油箱液面必须小于1m。
★配管注意事项
配管使用钢管时，由于配管对泵的额外负载可产生噪声的原因。为了避免额外的负载，请使用橡胶软管。
★吸入管
在泵安装于液面上时，吸入管和吸入管过滤器要低于泵的安装位置，以防止空气进入吸入管。
★泄油管
按照下表安装泄油管路，并应保证壳体内的压力保持为低于0.1MPa的正常压力，冲击压力小于0.5MPa。配管长度应小于1m，要单独安装，不要与回油管合流，管端应浸没于油中。

油研PM系列电机泵相关型号：

PM10-01B-0.75-30  PM10-01B-1.5-30  PM16-01B-1.5-30  PM16-01B-2.2-30  PM22-01B-2.2-30  PM22-01B-3.7-30  PM37-01B-3.7-30  PM37-01B-5.5-30

PM10-01C-0.75-30  PM10-01C-1.5-30  PM16-01C-1.5-30  PM16-01C-2.2-30  PM22-01C-2.2-30  PM22-01C-3.7-30  PM37-01C-3.7-30  PM37-01C-5.5-30

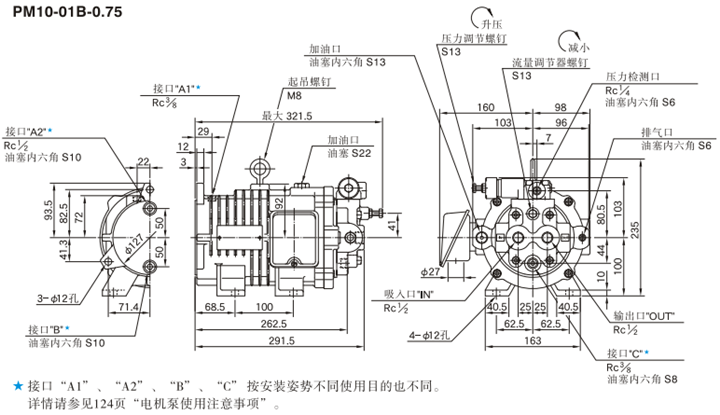

PM10-01B-0.75油研电机泵安装尺寸：

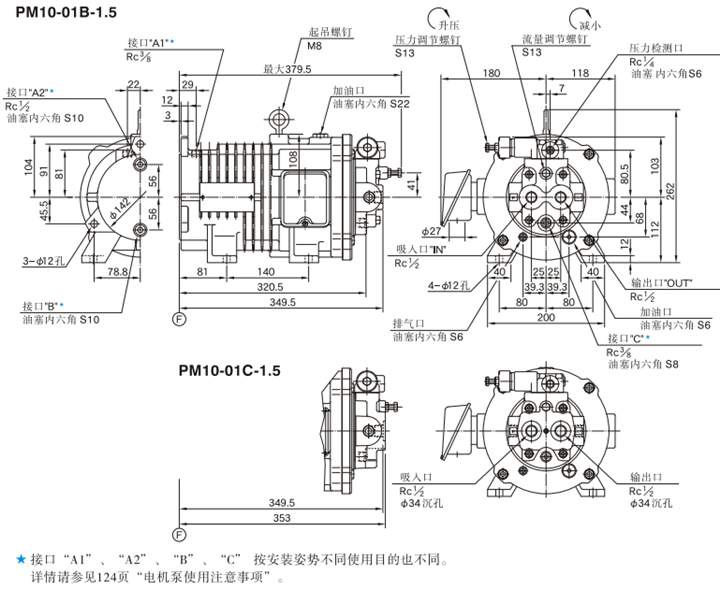

PM10-01B-1.5油研电机泵安装尺寸：
