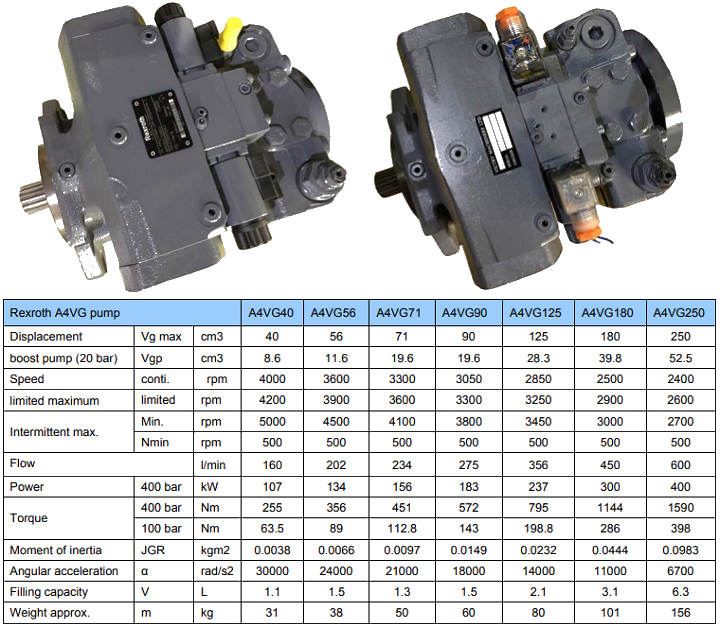

Rexroth 轴向柱塞变量泵 A4VG 说明

轴向柱塞变量泵 A4VG 系列 32
- 用于封闭回路应用的高压泵
- 尺寸 28 … 125，例如 A4VG 28 NVD**/32R、A4VG 40 HD3D**/32R、A4VG 56 HWD**/32R、A4VG 71 DA1D**/32R、A4VG 90 EZ1D**/32R、A4VG 125 EP4D**/32R。
- 标称压力 400 bar
- 最大压力 450 巴

轴向柱塞变量泵 A4VG 系列 40
- 高压泵，适用于高达 500 bar 的闭合回路
- 尺寸 110 … 280、A4VG 110 DA**/40R、A4VG 125 HW**/40R、A4VG 145 EP**/40R、A4VG 175 EZ1**/40R、A4VG 210 EZ2**/40R、A4VG 280 EP4* */40R。
- 标称压力 450 bar
- 最大压力 500 巴

A4VG 泵如何工作？
对于轴向柱塞泵来说，就其工作原理而言，我们可以把它看成是几个注射器同时工作。每个柱塞和气缸配合形成注射器。注射器的数量取决于柱塞的数量。. 同时，这些“注射器”有油压和压力。A4VG泵的工作原理也是一样的，但是作为一个封闭的变量柱塞泵，它的斜盘可以越过零位来实现流向的改变，实现起来有点复杂。
- 补油泵供应控制油。控制阀控制可变活塞的排量。可变活塞带动斜盘改变摆角，从而实现泵排量的变化。
- 泵的排量与可变活塞的两个活塞之间的控制油压差成正比；
- 控制油量和控制信号，如电、液、手动信号；
- 泵上的截止阀限制了泵的运行压力；
- 泵上的安全阀，实现系统安全保护；

A4VG泵主控：
根据泵上控制阀类型的不同，A4VG泵有多种控制方式。以下是常用的控制方法：
- HW手动控制：泵排量与控制阀手柄的角度成正比。
- EP 电动比例控制：泵排量与比例电磁阀的电流信号成比例。
-HD液压控制型：先导式液压控制，泵的排量与先导压力成正比。

博世力士乐的 A4VG 非常适合不同的控制和调节功能，具有内置减压阀和增压阀。

特征：
用于静液压闭路变速器的斜盘式可变轴向柱塞泵
流量与驱动速度和排量成正比，并且可以无级变化
输出流量随着斜盘的旋转角度从 0 增加到最大值
当斜盘移动通过中间位置时，流向平稳变化
多种高适应性控制装置可用于不同的控制和调节功能
该泵在高压端口上配备了两个减压阀，以保护静液压传动装置（泵和电机）免受过载
高压溢流阀也可用作增压阀
集成增压泵用作进油和控制油泵
最大增压压力由内置增压减压阀限制
整体压力切断是标准的
