力士乐齿轮泵其基本构成是：

REXROTH齿轮泵安装法兰（1），壳体（2），带直接传动的罩盖（3），小齿轮轴（4），内啮合齿轮（5），滑动轴承 （6），REXROTH齿轮泵轴向垫片（7）和止动销（8），以及由扇形体（9），扇形支撑体（10）和密封辊（11）组成的径向补偿。

德国力士乐齿轮泵的吸油和排油过程
    根据流体动力学安装的小齿轮轴（4）按所示旋转方向传动内啮合齿轮（5）。
    REXROTH齿轮泵通过在吸油区域中打开的齿侧间隙来加注油液。油液通过小齿轮和内啮合齿轮之间的齿侧间隙从吸油区域（S）输送到压力区域（P）。
    由此，油液从闭合的齿侧间隙排出并输送到压力油口（P）。吸油区域和排放区域由径向补偿元件（9 至 11）以及内啮合齿轮和小齿轮轴之间的齿轮啮合分隔开。

德国BOSCH力士乐齿轮泵径向补偿
    径向补偿元件包括扇形体（9），扇形支撑体（10）和密封辊（11）。扇形体（9）和扇形支撑体（10）排列在压力场中，因此产生的压力基本上由止动销承受。

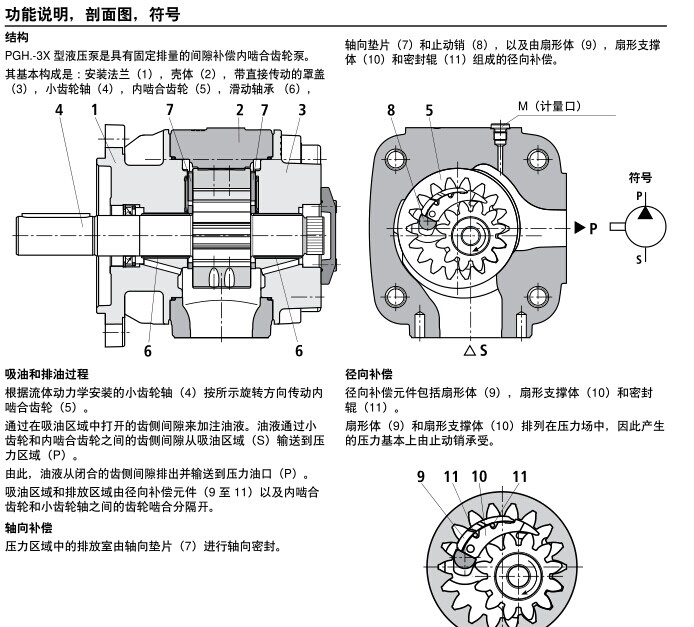

力士乐PGH4-3X齿轮泵功能说明与剖面图
