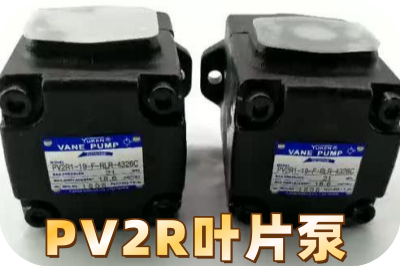

YUKEN双联叶片泵PV2R24-47-153-F-REAA-40技术参数

发布时间：2025-05-29浏览次数：51

以下是关于 YUKEN双联叶片泵 PV2R24-47-153-F-REAA-40 的技术参数解析及配置说明（基于YUKEN PV2R系列技术手册与行业应用数据）：
一、型号结构解析
PV2R24-47-153-F-REAA-40 的编码规则如下：
PV2R24：双联泵系列标识，24代表泵体尺寸（适配中等流量范围）。
47-153：代表大小泵的排量组合，小泵排量47 cc/rev，大泵排量153 cc/rev。
F：安装方式为法兰安装（Flange Mounting）。
REAA：旋转方向与端口配置：
R：顺时针旋转（从轴端观察）；
E：排油口位置（E代表特定角度，需参考YUKEN端口图）；
AA：吸油口与泄油口配置（A为标准接口方向）。
40：轴端规格（40代表轴径或键槽尺寸，需核对手册）。
二、关键技术参数
参数 小泵（47 cc/rev） 大泵（153 cc/rev） 单位/备注
排量 47 153 cc/rev（每转排量）
额定压力 17.5 17.5 MPa（持续工作压力）
峰值压力 21 21 MPa（短时允许压力）
转速范围 600-1800 600-1800 rpm（推荐范围）
容积效率 ≥95% ≥95% （实测值）
总效率 ≥88% ≥88% （实测值）
噪音水平 ≤62 dB(A) ≤65 dB(A) @1500 rpm, 10 MPa
适配油液 矿物油、生物降解液压油（黏度范围：15-500 cSt）
工作温度 -10°C ~ +80°C
三、机械与接口配置
轴端规格
轴径：Φ40 mm（根据“40”推测，需核对手册）；
键槽：标准平键（尺寸需查阅轴端图纸）。
端口连接
吸油口/排油口：法兰接口（SAE标准或公制螺纹，具体尺寸需查端口图）；
泄油口：单独接口（通常为G1/4或G3/8）。
旋转方向
R（顺时针）：需匹配驱动电机转向（反向需选L型）。
四、典型应用场景
注塑机：小泵用于合模高压，大泵提供注射流量；
压铸机：双泵组合实现快慢速切换；
液压站：多执行器系统流量分配。
五、选型注意事项
流量匹配：总流量=47+153=200 cc/rev，需核算系统需求（例如：1800 rpm时流量≈360 L/min）。
压力限制：避免长期超17.5 MPa运行，否则影响寿命。
油液清洁度：要求NAS 9级（ISO 4406 17/15/12），建议配置10μm滤芯。
六、维护建议
首次启动：注油排气，避免干摩擦；
定期检查：叶片磨损（间隙＞0.03mm时需更换泵芯）；
密封更换：轴封建议每3000小时更换。
如需更精准参数（如端口尺寸、扭矩曲线），建议联系YUKEN官方或提供完整工况需求以确认适配性。
