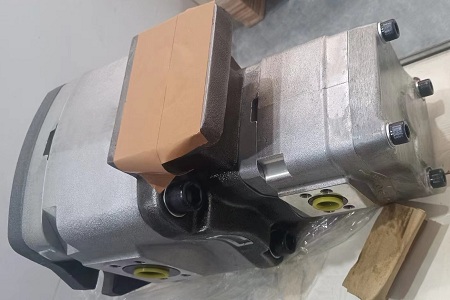

日本不二越（NACHI）IPH-5B-50-11齿轮泵型号参数及安装说明

发布时间：2025-04-21浏览次数：61

一、型号解析
IPH：内啮合齿轮泵系列（Internal Gear Pump）。
5B：排量规格（5表示排量等级，B为设计变体）。
50：理论排量（单位：cm³/rev，即每转50毫升）。
11：压力等级（最大工作压力11 MPa，约1600 psi）。
二、主要技术参数
参数 数值 说明
排量 50 cm³/rev 每转输出50毫升油液。
最大工作压力 11 MPa（1600 psi） 额定压力，不可长期超压使用。
最高转速 1800 rpm（参考值） 实际转速需根据工况调整。
驱动方式 联轴器/键连接 电机或发动机直接驱动。
介质 矿物油/合成油 粘度范围15~400 cSt（40℃）。
温度范围 -20℃~80℃ 环境及油液温度需在此范围内。
轴向/径向载荷 低 内啮合设计减少轴向力。
三、安装说明
安装前检查
确认泵体无损伤，轴端密封完好。
检查驱动轴与泵轴的同心度（偏差≤0.05 mm）。
清理安装面，确保无杂质。
安装步骤
固定泵体：通过螺栓将泵体安装到基座或支架上，扭矩按厂家推荐值（如M8螺栓约20 N·m）。
联轴器连接：
使用弹性联轴器（推荐）或键连接驱动轴与泵轴。
确保轴向间隙≤0.1 mm，避免轴向力过大。
进/出油口连接：
进油口（吸油口）接油箱，出油口（压力口）接系统。
管道内径建议≥泵吸油口直径，减少吸油阻力。
方向要求
旋转方向：顺时针旋转（从轴端看），需与驱动设备一致。
进/出油口方向：按泵体标识连接，不可反接。
调试与运行
初次启动：
点动电机确认转向正确。
空载运行10分钟，检查无异常振动或噪声。
加载运行：
逐步增加负载至额定压力，观察温升（正常≤60℃）。
检查密封处无泄漏。
四、注意事项
油液清洁度：NAS 9级或ISO 18/15/12（根据系统要求）。
吸油条件：
吸油高度≤500 mm（避免吸空）。
吸油管路需加装过滤器（100~150 μm）。
泄油处理：泄油管需单独回油箱，避免背压过高。
维护周期：每500小时更换油液，检查轴承磨损。
五、常见问题
噪声过大：
原因：吸油不足、联轴器松动、内部磨损。
解决：检查吸油管路、紧固联轴器、更换磨损件。
压力不足：
原因：泄漏、转速过低、油液粘度不足。
解决：更换密封件、调整转速、更换合适粘度油液。
六、附件建议
安全阀：并联于出油口，防止超压。
压力表：安装在出油口，实时监控压力。
温度传感器：监测油液温度，避免过热。
通过以上参数和安装说明，可确保IPH-5B-50-11齿轮泵高效稳定运行。如需进一步技术支持，请联系NACHI官方或授权代理商。
