日本油研EDFG-01-30-3C2-XY-50电-液比例换向调速阀参数及型号说明

发布时间：2024-12-27浏览次数：188

油研无冲击型电-液比例换向调速阀
这种阀继承了可变无冲击型「G系列电磁换向阀」的基本慨念，在高速时能够设定速度的无冲击型比例换向流量控制阀。通过在G系列电磁换向阀中没有的最大流量调节功能，可调节执行元件的最快速度。和专用的功率放大器配合，便可在一个阀中实现对执行元件的速度、加速度和方向的控制，所以液压回路可简化，并可降低成本。
.
日本油研EDFG-01-30-3C2-XY-50电-液比例换向调速阀的参数及型号说明如下：

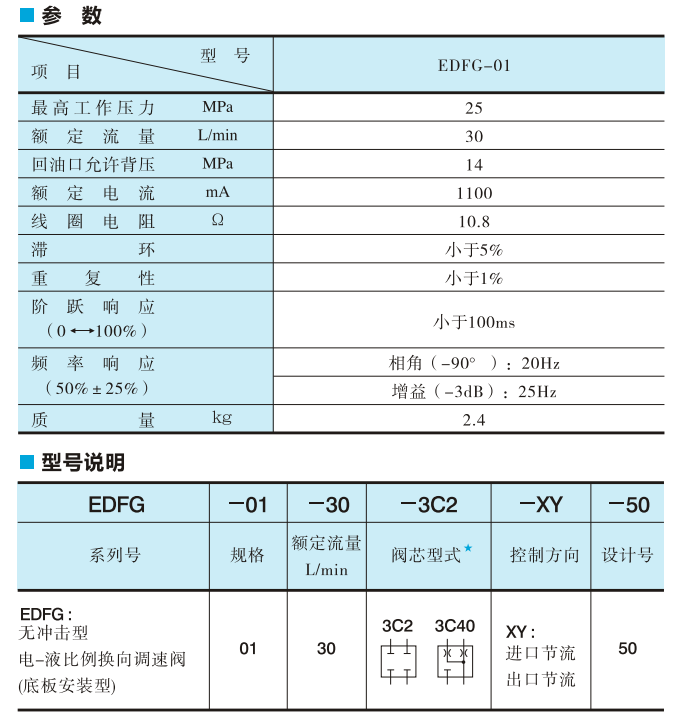

一、参数
最高工作压力：25 MPa
定流量：30 L/min（此参数可能因具体型号或应用环境有所不同，但在此型号中通常为30）
同油口允许背压：14 MPa
额定电流：1100 mA
二、型号说明
EDFG-01-30-3C2-XY-50这一型号可以拆分为以下几个部分进行解读：
EDFG：表示该阀为电-液比例换向调速阀的系列号。
01：表示该阀的设计或规格特征，可能涉及流量、压力等参数的具体配置。
30：表示该阀的定流量，单位为L/min。在此型号中，定流量为30 L/min。
3C2：表示该阀的控制方向和类型。其中，“3C”可能表示某种特定的控制特性或中位机能，“2”可能表示具体的控制方向或类型代码。但具体含义可能因厂家内部规范而异，需参考厂家提供的详细资料。
XY：表示该阀为无冲击型，即换向时具有较小的冲击和振动。
50：可能表示该阀的某种特定配置或附加特性代码，如出口节流等。但同样地，具体含义需参考厂家提供的详细资料。
三、其他特性
控制方式：采用装有两个比例线圈控制的比例方向、流量控制阀。流量依据比例线圈输入的电流而改变，方向则利用其中一方比例线圈输入的电流所控制。
配合放大器：配合专用插头式或者模块式的功率放大器，可同时实现阀芯与流量的控制，达到简化回路、降低成本的目的。
四、应用
该阀适用于需要精确控制流量和方向的液压系统，如机械制造、汽车制造、航空航天等领域。
请注意，由于不同厂家或不同批次的产品可能存在细微差异，因此以上参数和型号说明仅供参考。如需更详细的信息或特定应用场景下的选型建议，请咨询厂家或专业人士。
