A10VSO45力士乐变量柱塞泵,DFR/DFR1 — 压力和流量控制

发布时间：2023-02-18浏览次数：641

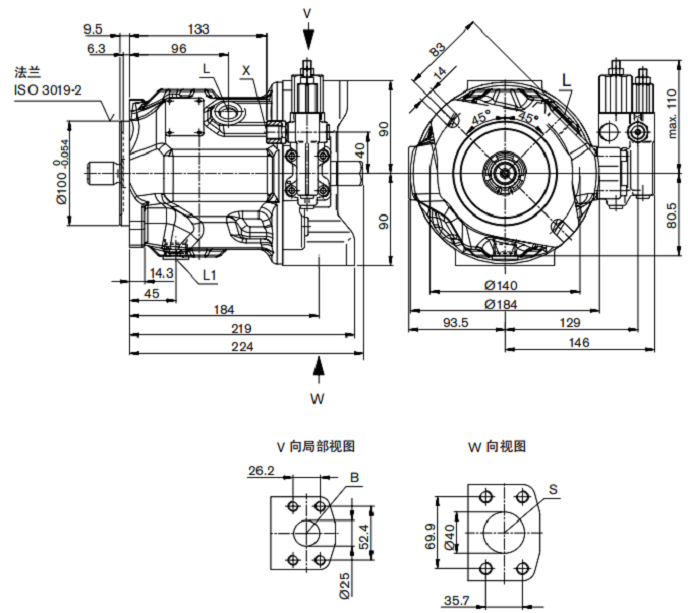

A10VSO45力士乐变量柱塞泵
规格尺寸 45
DFR/DFR1 — 压力和流量控制，液压
顺时针旋转
请在完成最终设计之前索取经过审核的安装图。尺寸以 mm 为单位。


力士乐变量柱塞泵A10VSO45油口：

1) 有关最大紧固扭矩，应遵守第 48 页的安全说明。
2) 根据不同应用情况，可能会出现瞬时压力峰值。选择测量设备和接头时应考虑这一点。用 bar 绝对压力表示的压力值。
3) 仅尺寸依据 SAE J518，公制紧固螺纹与标准螺纹存在偏差。
4) 孔口平面可以比标准规定的深。
5) 根据安装位置，必须连接 L 或 L1 (也可参见第 44、46 页上的安装说明)
O = 必须连接 (交付时堵上)
X = 堵上 (正常运行条件下)

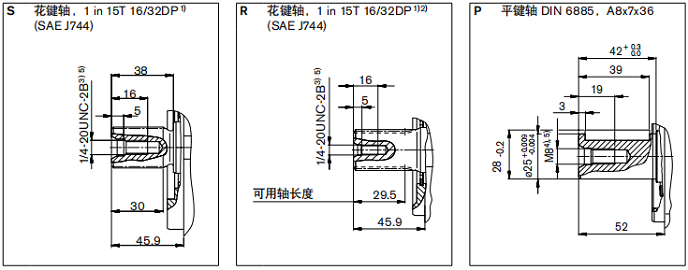

力士乐变量柱塞泵A10VSO28传动轴：

1)ANSI B92.1a. 30压力角，平齿根，侧面配合，公差等级5
2)花键(符合ANSI B92.1a)。花键的跳动与标准之间存在偏差。
3)符合ASME B1.1标准的螺纹
4)符合DIN 13的螺纹
5)有关最大紧固扭矩，应遵守第48页的安全说明。
