T6EC-085-B20-1R00-B1M0

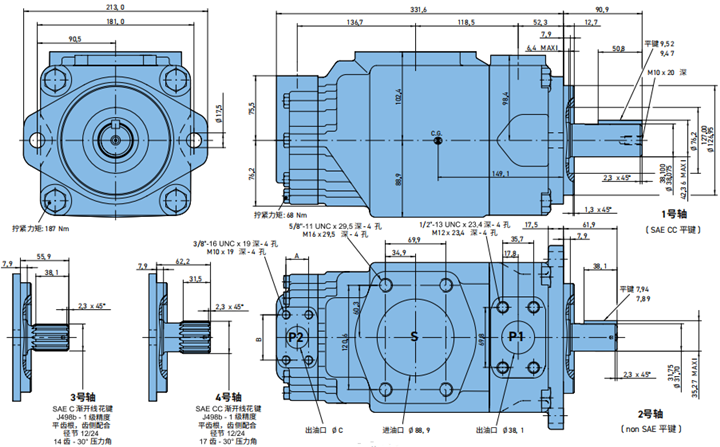

丹尼逊T6EC-085-B20-1R00-B1M0叶片泵安装尺寸：


丹尼逊T6EC-085-B20-1R00-B1M0叶片泵工作参数：

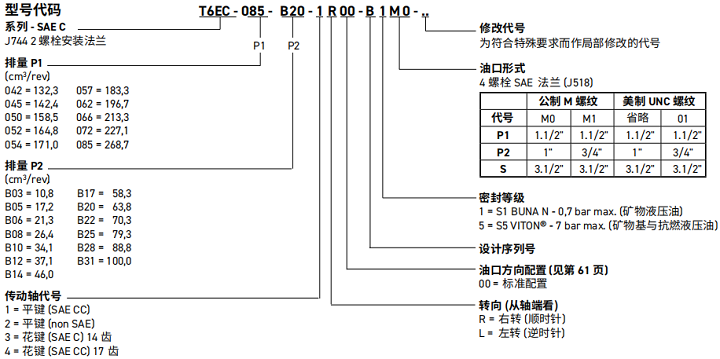

型号代码说明：

（例如T6EC-085-B20-1R00-B1M0-..）

T6EC -----系列-SAEC  J7442螺栓安装法兰

085 -----排量 P1 (cm3/rev.)
         042 = 132,3    057 = 183,3
         045 = 142,4    062 = 196,7
         050 = 158,5    066 = 213,3
         052 = 164,8    072 = 227,1
         054 = 171,0    085 = 268,7

B20 -----排量 P2 (cm3/rev.)
         B03 = 10,8     B17 = 58,3
         B05 = 17,2     B20 = 63,8
         B06 = 21,3     B22 = 70,3
         B08 = 26,4     B25 = 79,3
         B10 = 34,1     B28 = 88,8
         B12 = 37,1     B31 = 100,0
         B14 = 46,0

1 -----传动轴代号
         1 = 平键 (SAE CC)
         2 = 平键 (non SAE)
         3 = 花键 (SAE C) 14 齿
         4 = 花键 (SAE CC) 17 齿

R -----转向 (从轴端看)
         R = 右转(顺时针)
L = 左转(逆时针)

00 -----油口方向配置
        00 = 标准配置(见第 61 页)

B -----设计序列号

1 -----密封等级
        1 = S1 BUNA N - 0,7 bar max. (矿物液压油)
        5 = S5 VITON® - 7 bar max. (矿物基与抗燃液压油)

M0 -----油口形式 4 螺栓 SAE 法兰 (J518)
       公制 M 螺纹 美制 UNC 螺纹
       代号 M0 M1 省略 01
       P1 1.1/2" 1.1/2" 1.1/2" 1.1/2"
       P2 1" 3/4" 1" 3/4"
       S 3.1/2" 3.1/2" 3.1/2" 3.1/2"

.. ------修改代号
      为符合特殊要求而作局部修改的代号
