大金V系列变量柱塞泵特点及型号说明

发布时间：2023-01-06浏览次数：491

V系列大金柱塞泵特点：
●低噪音
o每个系列中所有压力范围都实现了低噪音运转。
●高效率
O由于动力损失小，油的温升慢，这样可将油箱设计成很小。
●可靠性好
O高灵敏度，高稳定性，寿命长，增加了主机的可靠性。

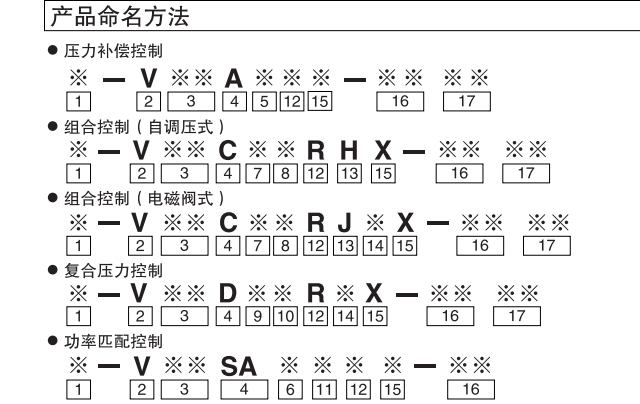

大金V系列变量柱塞泵型号说明：

(1 )适用液体的标记说明(适用型号可参考A-5)
无标记:含石油成份的工质油
W:含水亿二醇的工质油
F:含磷酸脂的工质油
(2)型号
V:V系列柱塞泵
(3)排量
8 : 8.0cm3/rev
15 : 14.8cm3/rev
23 : 23.0cm3/rev
38 : 37.7cm3/rev
50 : 51.6cm3/rev
70 : 69.8cm3/rev
(4)控制方法I (适用型号可参考A-4 )
A :压力补偿控制
C :组合控制
D :复合压力控制
SA :功率匹配控制
(5) (6) 压力调节范围
(参考压力调节范围表)
(7)(9)低压调节范围
(参考压力调节范围表)
(8) ( 10)高压调节范围
(参考压力调节范围表)
(11 )流量控制阀压差
A : 0.7MPa {7kgf/cm2}
B : 1.4MPa {14kgf/cm2}
C : 2.1MPa {21kgf/cm2}
( 12 )从轴端看转动的方向(适用型号可参考A- -4 )
R：顺时针(右转)
L：逆时针(左转)
※不可将顺时针与逆时针交换
( 13)控制方法II
H:自调压式
J :电磁阀式
(14)电磁阀的电压
A : AC100V ( 50/60Hz)，AC110V ( 60Hz )
B : AC200V ( 50/60Hz) ，AC220V ( 60Hz )
N : DC12V
P : DC24V
( 15)油管配管方向(应用型号参考A-4 )
无标记:轴向油管口
:侧面油管口
( 16)设计代号(设计代号可以变更)
20 :泵型号V8, V50
95 :泵型号V15,V38
30 :泵型号V23
<控制方法为A，CH或SA的情况下>
35 :泵型号V23
<控制方法为CJ或D的情况下>
60 :泵型号V70
(17)控制方法II
无标记:无远程控制系统
RC:带远程控制系统
