力士乐轴向柱塞变量马达A6VM 转速测量（规格28至250）

发布时间：2022-12-14浏览次数：571

力士乐轴向柱塞变量马达A6VM 转速测量（规格28至250）

A6VM..D和A6VM...F（"用于安装转速测量"，也就是说，无传感器）的旋转组件中有齿轮。马达旋转时，齿轮旋转组件会产生一个与转速成比例的信号。此信号被传感器记录，并通过反馈传到计算处理部分。
注
- 对于带转速测量的规格28至200，仅可使用油口T，泄出壳体中的油液。

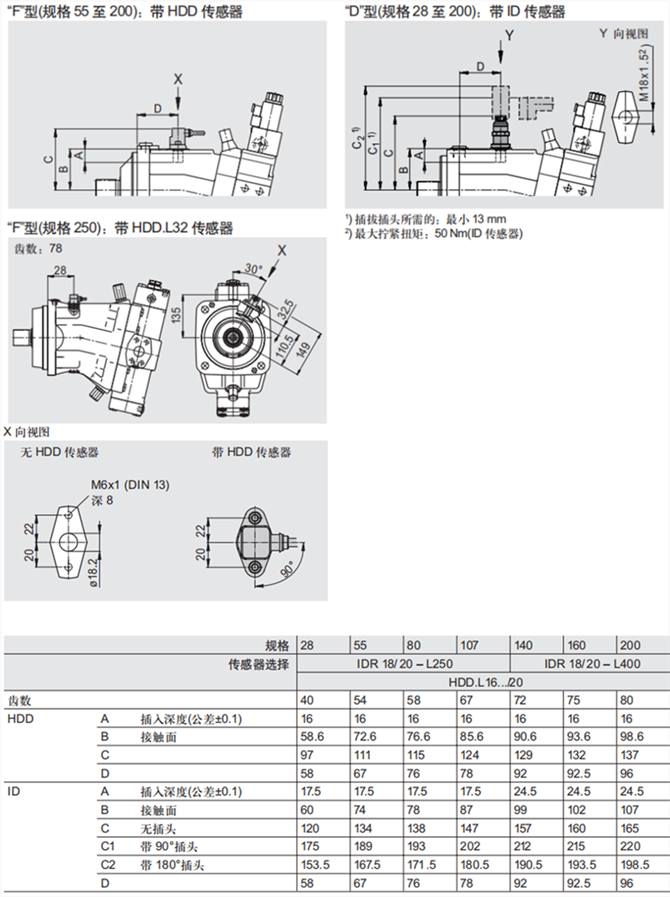

“D”型（NG 28-200）
适用于安装电感式转速传感器ID（参见RC95130）。ID传感器与上壳体泄油口T，以螺纹相连。安装电感式转速传感器所需的隔环（规格28至107）或螺纹减径接头（规格140至200）与传感器一起供货。
“F”型（NG55-250）
适用于安装HDD霍耳效应转速传感器（参见RC 95135）。规格28至200的HDD传感器与上壳体泄油口T，以法兰相连；规格250的HDD传感器则与专用油口以法兰相连。在标准型号中，油口以一耐压法兰盖堵住。
我们推荐订购装配有传感器的A6VE变量马达。请另外指定传感器的订货型号。

转速测量（规格28至250）

电磁铁插头（仅适用于EP、EZ、HA.U、HA.R和DA）
DEUTCH DT04 P-EP04，2芯注塑，无双向抑制二极管
P
（适用于EP、EZ1/2和DA）注塑，带双向抑制二极管
c
（适用于EZ1/2和DA控制装置的开关电磁铁）按DIN/EN 60529的保护等级：IP67和IP69K
需要使用带双向抑制二极管的保护电路来限制过电压。使用开关、继电器触点或拔下通电的插头切断电流会产生过电压。
开关符号
带双向抑制二极管无双向抑制二极管中插头DEUTCH DT06-2 S-EP04 力士乐材料号：R902601804 包括：
名称
DT06-2S-EP04 -1个外壳_W2S
-1个堵块
0462-201-16141 -2个插座插头不在供货范围内。也可按要求由力士乐供货。


HIRSCHMANN DIN EN 175 301-803-A/ ISO 4400 （对于规格28-200，不适用于新项目）无双向抑制二极管
_H
（适用于EP、EZ、HA.U、HA.R和DA）_按DIN/EN 60529的保护等级：IP65
电缆索头中的密封圈适用于直径4.5mm至10mm的电缆。HIRSCHMANN 插头包括在马达的供应范围内。

关于圆柱形电磁铁的说明：可通过旋转电磁铁改变插头的位置。按如下步骤进行：1.  松开固定螺母（1）
2.  将电磁铁体（2）转至所需的位置3.  拧紧固定螺母
固定螺母的拧紧扭矩：5*1Nm（扳手开口宽度WAF26，12边DIN3124）


特性:
- 斜轴结构变量马达，带轴向锥形柱塞旋转组件，用于开式回路和闭式回路的静液压传动- 适用于行走机械和工业领域
-通过宽的调节范围，变量马达能满足高转速和大扭矩的要求排量可从Vgmax到V。=0无级调节g min
- 输出转速取决于泵的流量和马达的排量- 输出扭矩随高低压侧之间的压差和排量的增加而增加
-静液压传动具有宽调节范围- 多种控制装置
-无需变速器，可使用较小的泵，因而节省费用-轴承系统结构紧凑，坚固耐用，使用寿命长-高功率密度- 良好的启闭特性-惯性矩小- 斜轴摆动范围大


技术参数：
规格    公称压力峰值压力
28-200   400 bar/450 bar
250-1000 350 bar/400 bar
开式和闭式回路
