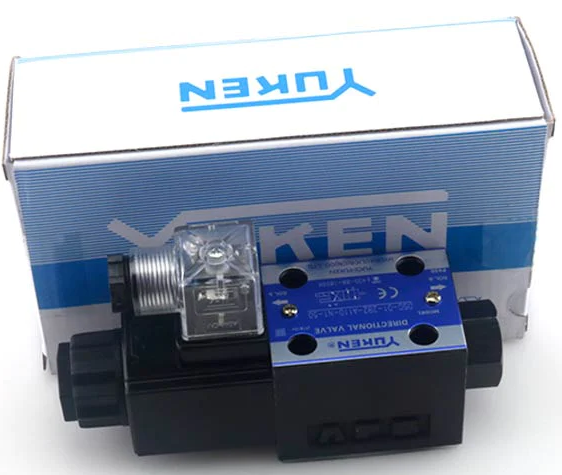

YUKEN油研电磁换向阀DSG-01-2B2-D24-N1-50技术参数及相关型号
 一、型号完整拆解（YUKEN标准编码规则）
| 代号 | 核心含义 | 详细说明 |
|------|----------|----------|
| DSG | 系列代号 | 油研电磁换向阀标准系列，采用湿式电磁铁与5腔式阀体结构，高压大流量设计 |
| 01 | 规格代号 | 公称通径6mm，适配G1/8" BSPP螺纹接口，最大流量30L/min，板式安装符合ISO 4401标准 |
| 2B2 | 阀芯机能 | 二位四通单电控弹簧复位型：<br>- 2：二位阀（两个工作位置）<br>- B2：阀芯机能，常态P→A、B→T，通电P→B、A→T |
| D24 | 电磁铁规格 | - D：直流电源<br>- 24：额定电压DC24V（工业常用安全电压） |
| N1 | 接线形式 | 带通电指示灯的插头式接线，标准工业插头，安装维护便捷 |
| 50 | 设计代号 | 标配手动应急操作功能，断电时可手动操作换向，应急处理能力强 |
 二、核心技术参数（YUKEN官方样本）
| 参数项 | 数值 | 备注 |
|--------|------|------|
| 最高工作压力 | 31.5MPa（315bar） | 适用于高压工业液压系统 |
| 最大流量 | 30L/min | 01规格标准流量，适配中小功率执行元件 |
| 额定电压 | DC24V | 波动范围±10%，推荐使用稳压电源 |
| 电磁铁类型 | 湿式直流电磁铁 | 散热好、寿命长，可频繁换向（≤3600次/小时） |
| 额定功率 | 29W | 标准DSG-01系列功率，低功率型为5W（E-DSG系列） |
| 阀体材质 | 球墨铸铁/灰铸铁 | 高强度、抗冲击，适配恶劣工况 |
| 阀芯材质 | 20CrMo/42CrMo合金钢 | 耐磨、抗腐蚀，确保长期稳定工作 |
| 安装方式 | 板式安装 | 符合ISO 4401-03-02-0-05标准，需配套安装底板 |
| 换向时间 | 10-30ms | 响应迅速，适合自动化控制 |
| 内泄漏量 | ≤0.15mL/min（10MPa时） | 湿式滑芯设计，泄漏量小，系统效率高 |
| 介质温度 | -10℃至+80℃ | 特殊需求可定制高温或低温版本 |
| 工作介质 | 矿物油（粘度20-400cSt） | 可定制适配水乙二醇、磷酸酯等特殊介质 |
 三、工作原理与结构特点
 1. 工作原理
- 常态（断电状态）：复位弹簧推动阀芯至初始位置，油路连通P→A、B→T
- 换向（通电状态）：电磁铁产生电磁力推动阀芯移动，油路切换为P→B、A→T
- 复位（断电瞬间）：电磁力消失，弹簧力立即复位阀芯，油路恢复常态
 2. 结构特点与优势
- 湿式电磁铁设计：线圈浸在液压油中，散热效果优异，延长使用寿命，降低噪音
- 5腔式阀体结构：流路设计优化，压力损失小，提高系统效率
- 单电控弹簧复位：断电自动复位，防止意外工况，提升系统安全性
- N1插头式接线：带指示灯，便于故障诊断，安装拆卸无需拆线
- ISO标准安装：通用性强，可与其他品牌同规格阀互换，降低维护成本
- 手动应急按钮（标配）：断电时可手动操作换向，应急处理能力强

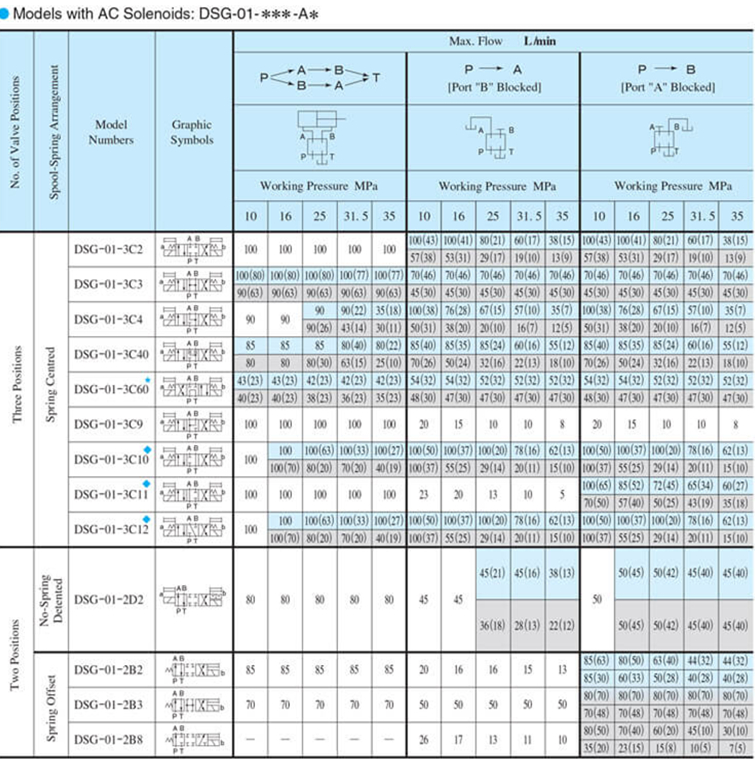

 四、相关型号（DSG-01系列同规格变体）
 1. 不同阀芯机能型号
| 型号 | 阀芯机能 | 工作特点 | 适用场景 |
|------|----------|----------|----------|
| DSG-01-2B2-D24-N1-50 | 二位四通单电控弹簧复位 | 常态P→A、B→T，通电P→B、A→T | 简单换向需求，如油缸伸缩控制 |
| DSG-01-2B3-D24-N1-50 | 二位四通单电控弹簧复位 | 常态P→B、A→T，通电P→A、B→T | 与2B2相反的换向逻辑 |
| DSG-01-3C2-D24-N1-50 | 三位四通中位封闭 | 中位P、T、A、B全封闭 | 保压系统，需锁定执行元件位置 |
| DSG-01-3C4-D24-N1-50 | 三位四通中位Y型 | 中位A、B→T，P封闭 | 差动回路，执行元件可自由浮动 |
| DSG-01-3C6-D24-N1-50 | 三位四通中位O型 | 中位P、T、A、B全封闭 | 保压系统，适合定位精度要求高的场合 |
 2. 不同电压规格型号
| 型号 | 电压规格 | 应用场景 |
|------|----------|----------|
| DSG-01-2B2-D24-N1-50 | DC24V | 工业自动化系统，安全电压 |
| DSG-01-2B2-D12-N1-50 | DC12V | 移动设备，车载液压系统 |
| DSG-01-2B2-A110-N1-50 | AC110V | 北美地区工业设备 |
| DSG-01-2B2-A220-N1-50 | AC220V | 亚洲地区工业设备 |
 3. 不同接线形式与特殊版本
| 型号 | 特殊特性 | 适用场景 |
|------|----------|----------|
| DSG-01-2B2-D24-N1-50 | 带指示灯插头式接线 | 标准工业应用，便于故障诊断 |
| DSG-01-2B2-D24-B1-50 | 防爆型接线 | 易燃易爆环境，如煤矿、化工 |
| DSG-01-2B2-D24-N1-51T | 特定设计代号 | 适配特定工况的优化版本 |
| E-DSG-01-2B2-D24-N1-50 | 低功率型（5W） | 节能要求高的系统，降低运行成本 |
 五、安装与维护要点
1. 安装方向：阀体箭头指向与油流方向一致，电磁铁垂直向上或水平安装
2. 密封要求：安装面需清洁，使用YUKEN专用密封垫，螺栓按规定扭矩紧固（12-15N·m）
3. 电气连接：N1插头需防水防尘，避免油液侵入，DC24V电源需匹配电磁铁功率
4. 维护周期：建议每6个月检查一次，清洁阀体，更换老化密封件
5. 故障排查：指示灯不亮检查电源，换向异常检查电磁铁吸力或阀芯卡滞.
