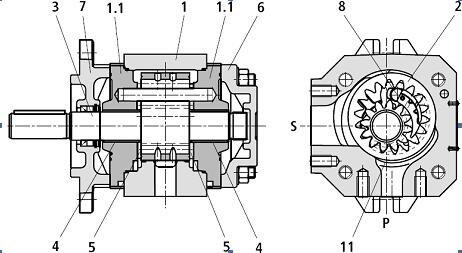

力士乐GC型内啮合齿轮泵结构图

1-泵体 1.1-轴承罩 2-环形齿轮  3-小齿轮轴 4-轴承  5-轴向补偿板  6-泵盖  7-安装法兰  8-支撑销  9-压力区

泵的磨损的主要原因：

泵前、后端盖的磨损；齿轮端面的磨损；齿顶与泵壳之间的磨损。这些磨损部位与泵内泄漏及温升有关，也与压力、流量下降有关。

泵轴断裂，它与不供油有关；轴承的磨损，它与压力波动及噪声增大有关；密封件的损坏，它与外泄漏有关。
